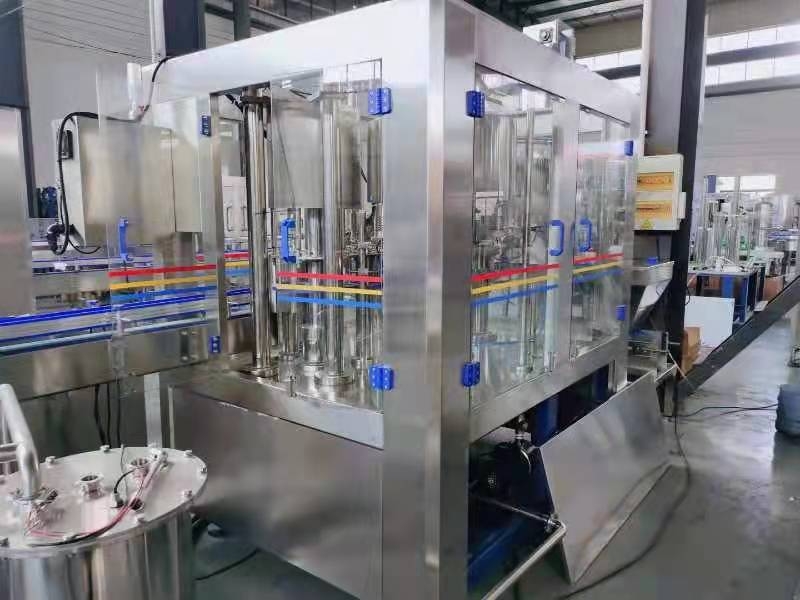

Introduction

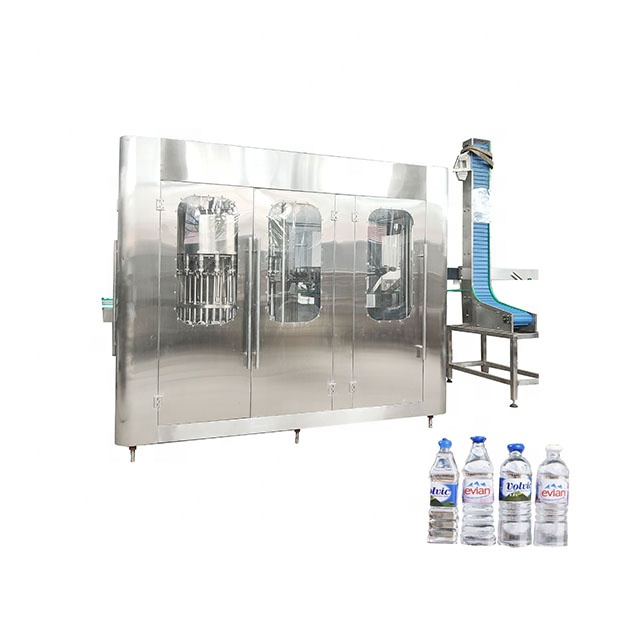

Machine de remplissage de bouteille 3 en 1, avec corps en acier inoxydable, lavage de bouteilles, garniture, coiffage inférieur et plafonnement est tous complétés dans la même roue d'étoile ou différentes stations sur la plaque de transfert à la fois, le lavage automatique des bouteilles, le remplissage automatique, le plafond automatique dénouant et le plafonnement, ce qui réduit considérablement l'espace occupé, et est principalement adapté aux chimiques à haut débit / à vitesse moyenne des produits alimentaires, aux chiles quotidiens. (La roue d'étoile rotative convient à une seule variété et à de grands besoins de production de remplissage par lots, et la machine intégrée rotative est adaptée aux besoins de production de plusieurs variétés et petits lots.)

Processus de production

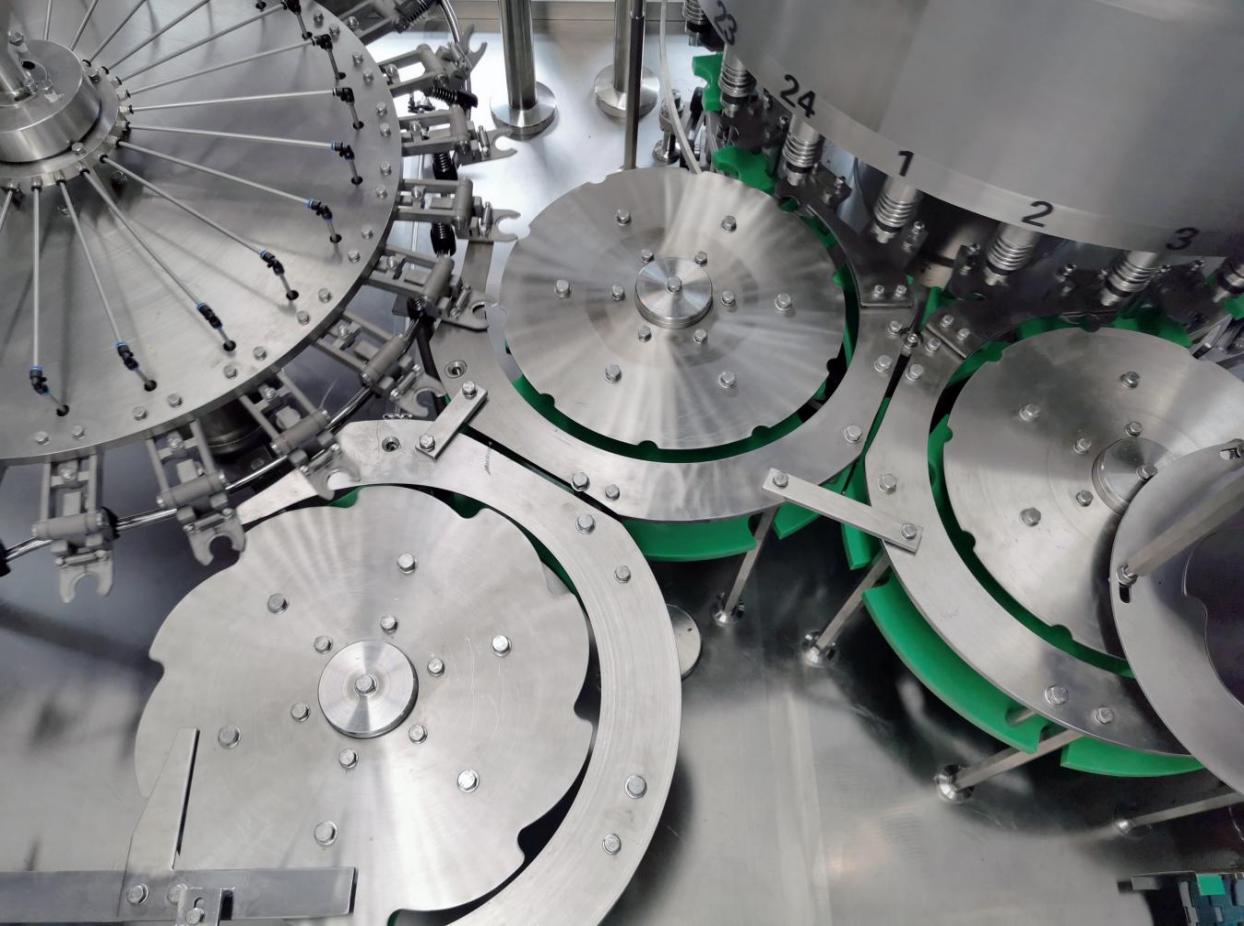

Système de rinçage en bouteille (désinfectant, rinçage d'eau du produit fini, vapeur. Les clients peuvent choisir)

Une fois que la bouteille entre dans la machine hôte, elle pénètre dans le rinçage de la bouteille à travers la roue d'étoile de transmission, et le serrage de la bouteille attribue la bouche de la bouteille et monte 180 ° le long du radin de guide de rinçage de la bouteille, de sorte que la bouche de la bouteille est vers le bas. Dans une zone spécifique de la machine de rinçage (déterminée par la plaque de distribution de l'eau - l'eau de rinçage est pompée dans la plaque de distribution de l'eau par la pompe à eau de rinçage, puis distribuée à la pince de rinçage par la plaque de distribution de l'eau à travers 24 pipelines), la buse de la pince de rinçage est pulvérisée sur le rinçage de la bouteille avec de l'eau pour rincer la paroi intérieure de la bouteille. Une fois la bouteille rincée et vidé, elle est maintenue par le porte-bouteille et a baissé 180 ° le long du rail de guidage pour faire la bouche de la bouteille vers le haut. Les bouteilles lavées sont exportées de la machine de rinçage en bouteille à travers la roue en acier de transition (rinçage d'eau pure) et envoyées au processus suivant - remplissage.

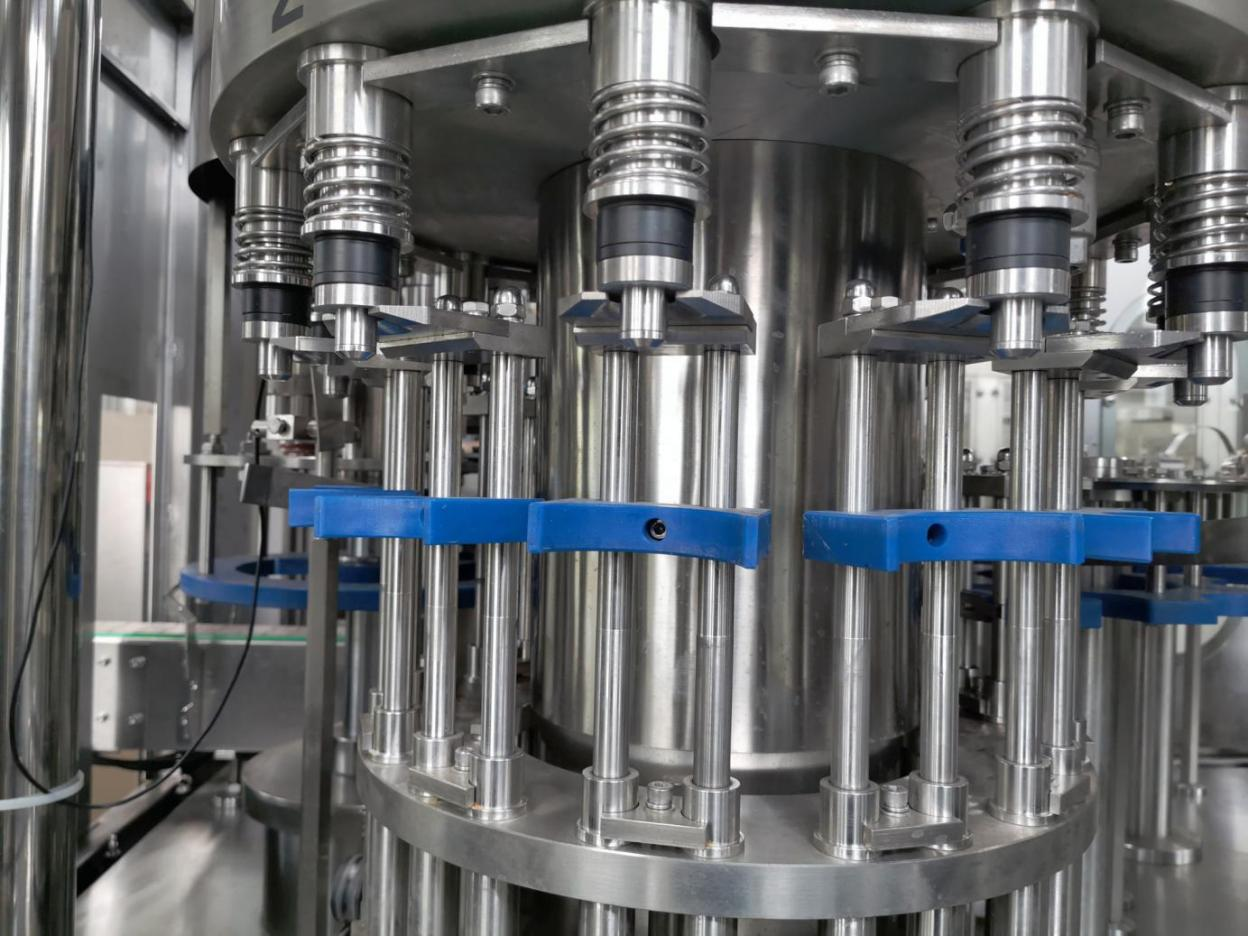

Système de remplissage

Cette machine est utilisée pour la mise en conserve de pression normale, en utilisant des vannes de remplissage de haute précision, le niveau liquide est précis et il n'y a pas de perte de liquide, garantissant une excellente qualité de remplissage; Lorsqu'il n'y a pas de bouteille, la vanne ne sera pas ouverte, de sorte que le matériau liquide ne sera pas perdu, garantissant une excellente qualité de remplissage; La valve est en acier inoxydable de haute qualité, et le scellement adopte la méthode de surface conique, qui est facile à nettoyer et n'a pas de mise à l'échelle. Une fois que la bouche de la bouteille a touché la vanne de remplissage, elle s'ouvre pour terminer le processus de remplissage et le niveau liquide peut être réglé dans une certaine plage en fonction des besoins réels.

Le joint d'étanchéité de remplissage est en matériau EDPN, résistant à l'acide, à l'alcali et à l'ozone.

La connexion et la transmission entre le système de remplissage et le système de coiffage sont stables, et il n'y a pas d'éclaboussure du matériau dans la bouteille. Après l'opération de plafonnement, la bouteille

Le niveau liquide du matériau moyen peut toujours être maintenu dans le niveau de remplissage. La puissance de la machine de remplissage est transmise par le système de transmission dans le cadre à travers les engrenages. L'utilisation de grands roulements plan peut rendre l'équipement plus bien. La bouteille est transmise par le col de la bouteille au lieu de remplissage, de remplissage et de plafonnement, de connexion du cadran et du plafonnement.

Coiffage

 Après le remplissage, la bouteille entre dans la machine de coiffage à travers la roue d'étoile de transmission. Le couteau anti-rotation sur la machine à coincement serre le cou de la bouteille, et avec le gardien d'étranglement extérieur de la machine à coincement, la bouteille est maintenue en position verticale et empêche la rotation. Poussée par l'arbre principal de la machine à camion, la tête de coiffage tourne et tourne seul, et sous l'action de la came, il réalise les actions de plafonnement, de plafonnement, de plafonnement et de plafonnement, et termine l'ensemble du processus de coiffage.

La tête de plafonnement adopte un dispositif de couple magnétique. Lorsque la tête de coiffage prend le capuchon à travers le plateau de coiffage, le manchon du capuchon supérieur prend en charge le capuchon et redresse le capuchon pour assurer la position correcte du capuchon dans le moule de plafonnement et assurer la qualité de plafonnement. Une fois le plafonnement terminé, la tête de plafonnement surmontera la force magnétique et glissera sans endommager le bouchon de la bouteille. En même temps, lorsque la tête de plafonnement augmente, la tige du capuchon supérieur pousse le capuchon hors du moule à coiffage.

Le disque de coiffage transmet la puissance à travers la roue à broches et la tête de coiffage pour s'assurer que son mouvement est synchronisé avec la machine à coincement. Les capuchons entrent le disque de coiffage à travers le canal de coiffage, puis la roue d'étoile de transfert de capuchon transfère les bouchons à la tête de coiffage selon la station. couverture.

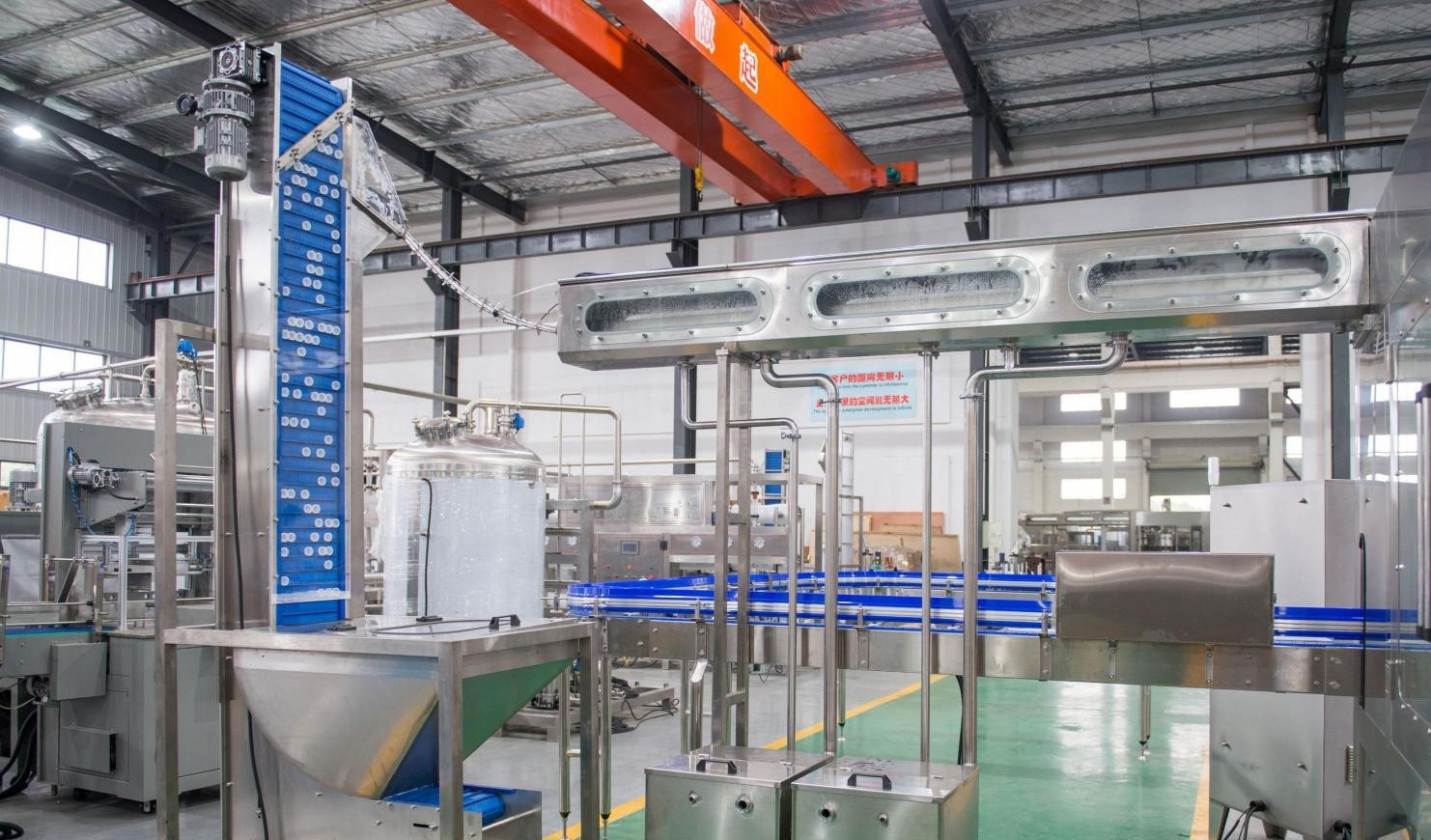

Dispositif de tri de capuchon

Les capuchons sont transportés vers le capuchon de capuchon à travers le cacu-de-poule. Une fois les capuchons triés, les capuchons entrent dans le passage du capuchon à travers le dispositif de récupération de capuchon inversé avec l'ouverture vers le haut. Lorsque l'ouverture du capuchon est à la baisse, les bouchons entrent dans le tuyau de retour du capuchon via le dispositif de récupération de capuchon inversé et renvoient le capuchon de capuchon, afin de s'assurer que les capuchons sortant du capuchon de capuchon entrent le stérilisateur de capuchon à travers le passage du capuchon dans la bonne position,

Désinfecter l'intérieur du couvercle. Il y a un interrupteur de détection photoélectrique dans le chemin de la couverture entre le capuchon de capuchon et le stérilisateur de capuchon et entre le stérilisateur de capuchon et la machine principale, et le début et l'arrêt du capuchon de capuchon est contrôlé par l'accumulation des capuchons sur le chemin de la couverture.

Spécification

Fonctionnalité et avantage

Bouteille d'animaux de compagnie Rinsage pur, la garniture de pression normale et la machine à coincement ont absorbé la technologie avancée du même type de produits de l'étranger, avec des performances, une sécurité et une fiabilité stables.

• Cette machine a une structure compacte, un système de contrôle complet, un fonctionnement pratique et un degré élevé d'automatisation.

• Adoptez la technologie de la connexion directe entre le canal d'air et le cadran d'alimentation du biberon et annulez la vis d'alimentation du biberon. Une fois que la bouteille est entrée dans la machine à travers le canal de transport, il est directement envoyé au rinçage par la roue d'alimentation du biberon pour le rinçage.

• Les pièces en contact avec le matériau sont toutes en acier inoxydable de haute qualité importé, pas de coins morts dans le processus et faciles à nettoyer.

• En utilisant la méthode de remplissage de débit de haute précision, le niveau du liquide est précis et il n'y a pas de perte de liquide, garantissant une excellente qualité de remplissage.

• Cette machine est un modèle 3-en-1, qui adopte la méthode de remplissage de pression normale.

• La tête de coiffage adopte un dispositif de réglage magnétique pour assurer la qualité du coiffage.

• Le système de tri de capuchon efficace est adopté, avec une technologie d'alimentation et un dispositif de protection parfaits.

• Équipé d'un dispositif de protection contre les surcharges complet, qui peut protéger efficacement la sécurité de la machine et de l'opérateur.

• Le système de contrôle a les fonctions de contrôle automatique du niveau de l'eau, du manque de détection du plafond, de l'arrêt automatique du rinçage des bouteilles et du comptage de sortie.

• Le système de lavage des bouteilles adopte des buses de pulvérisation de nettoyage à haute efficacité produites par American Spray Technology, qui peuvent nettoyer chaque partie de la bouteille.

• Les principaux composants électriques, les vannes à commande électronique, les convertisseurs de fréquence, etc. sont tous importés pour assurer l'excellente performance de toute la machine.

• Tous les composants du système aérien adoptent des produits de renommée internationale.

Service

• Garantie d'un an

• Installation sans tracas

• Opération de formation en ligne gratuite

• Chaque produit sera testé avant la livraison

FAQ

Q ： Quels produits cet équipement est-il habituellement utilisé pour le remplissage?

A ： Il est principalement utilisé pour l'huile / eau / lait / café liquide / jus / vin / bière.etc.

Q ： Quel type de formulaire d'emballage la machine de remplissage de bouteille emballe-t-elle pour le produit?

A ： principalement une bouteille de compagnie ou de verre

Q ： Quels sont les avantages d'une machine à remplir de bouteille?

Une technologie mature, largement utilisée
