Introduction
Charge aseptique principalement utilisée dans l'industrie des aliments et des boissons pour remplir les produits dans des conteneurs stériles d'une manière qui maintient leur stérilité. Le processus consiste à stériliser le produit, le conteneur et l'environnement de remplissage pour éviter la contamination. Ceci est important pour les produits comme les jus de fruits, le jus cru à l'ananas, les produits laitiers et la pâte de tomate, où le maintien de la stérilité est essentiel pour assurer la sécurité, prolonger la durée de conservation et éviter la réfrigération.
Fonctionnalité et avantage

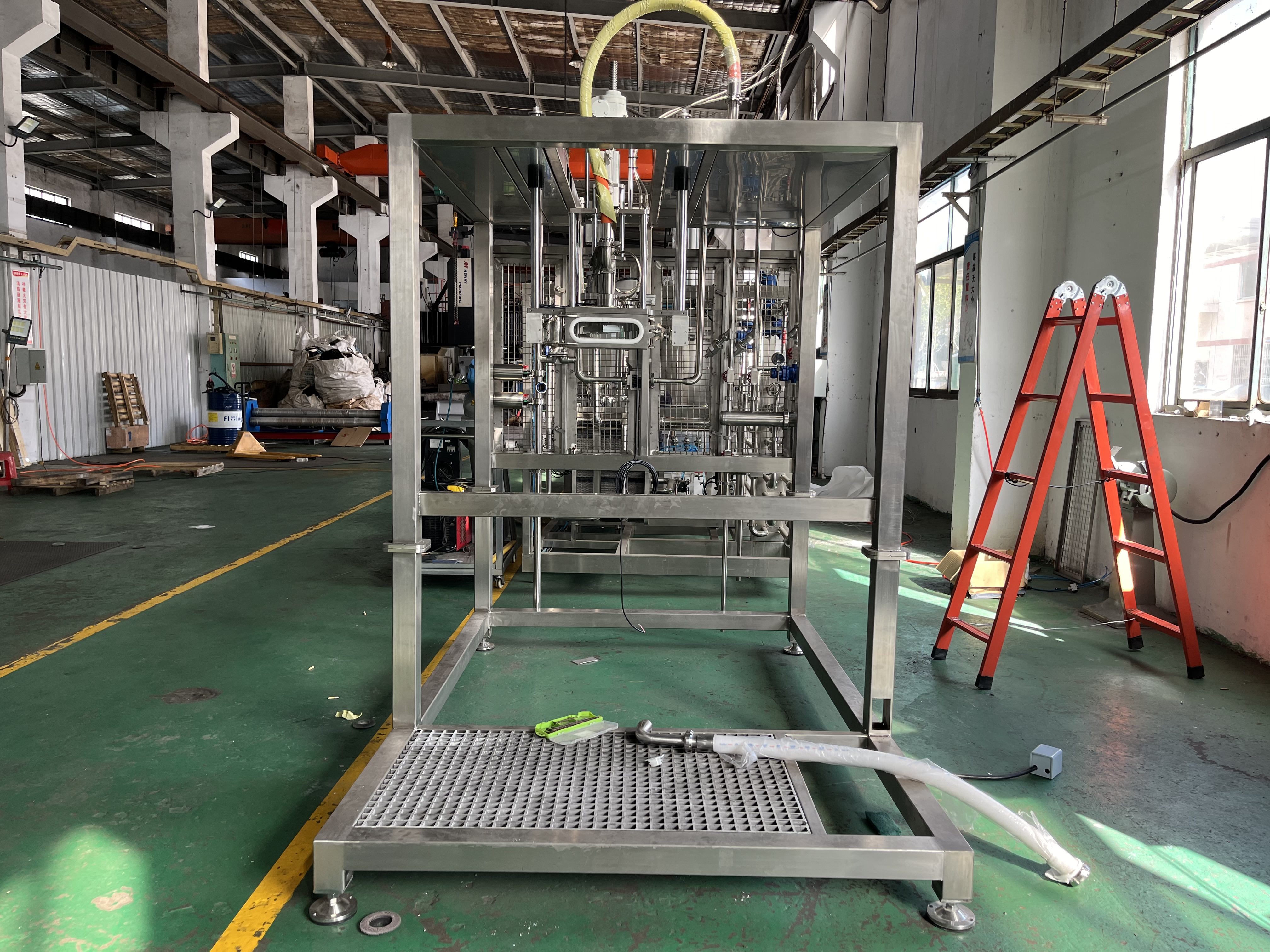

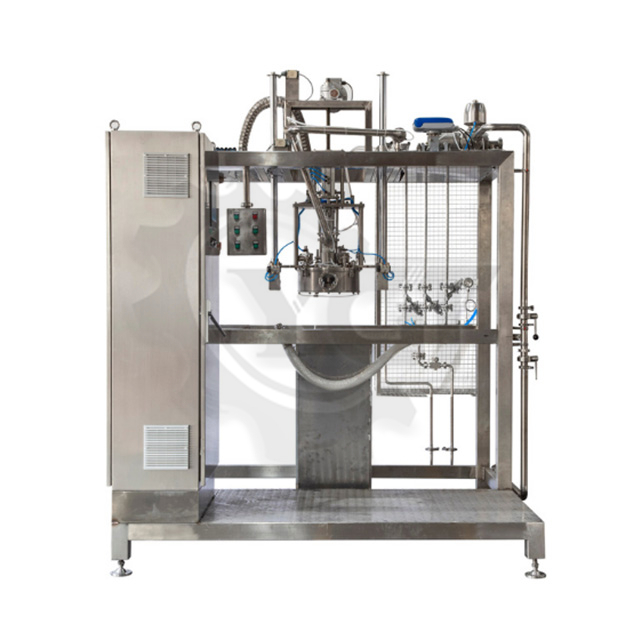

Remplissage aseptique de tête simple 1-220L Big Bag
1.La remplissage aseptique utilisé principalement dans les usines pour produire des produits d'exportation.
2. L'utilisation de remplissage aseptique du glissement des rouleaux facilite le transport et la gestion des produits.
3.La méthode de remplissage adopte principalement la méthode de mesure du compteur d'écoulement.
4.La sérilité est réalisée grâce à un entrepôt stérile, et les sacs sont livrés manuellement pour compléter l'ensemble du processus de remplissage, d'étanchéité et de sortie.

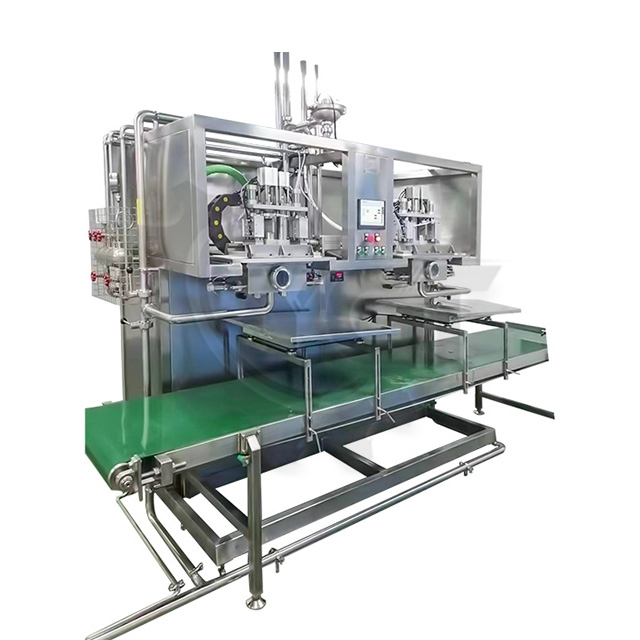

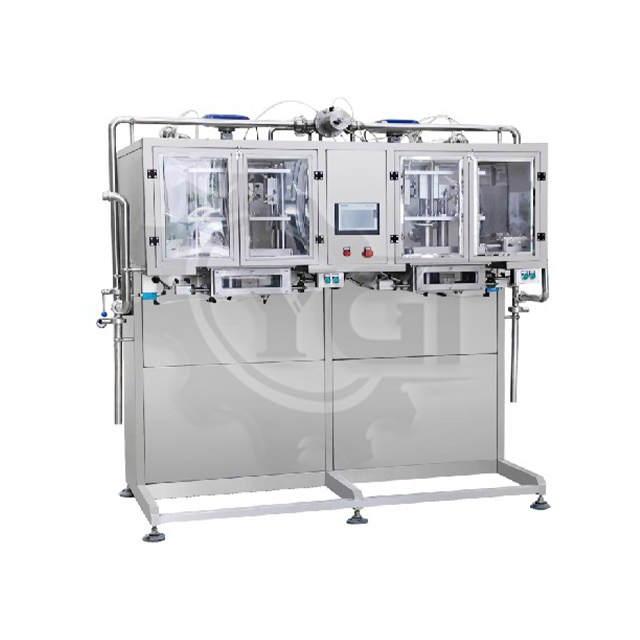

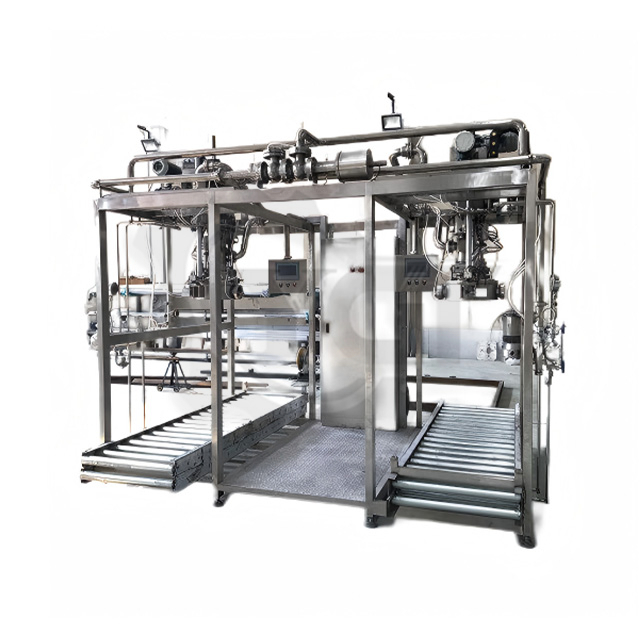

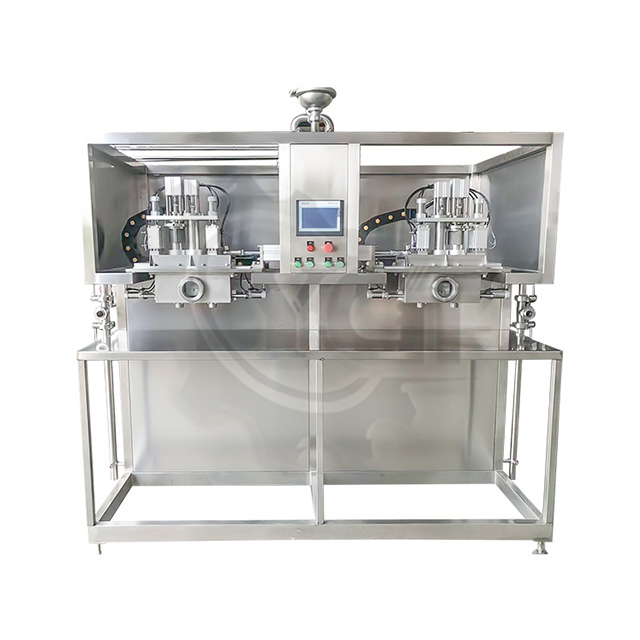

Remplissage aseptique à double tête 1-220L Big Bag
1.La tête de remplissage supplémentaire accélère la garniture liquide dans une large mesure.
2. Les deux têtes fonctionnent simultanément pour éviter le reflux du matériau.
>> Processus de production
Le remplissage aseptique doit remplir le matériel dans la condition aseptique. La circonstance aseptique est donc une règle très importante.
Tous les processus dans le remplissage de sacs aseptiques, y compris le sac à pince, le couvercle de la pince, le couvercle de retrait, le couvercle à vis, le levage de la chambre de remplissage, le levage de soupape de remplissage, etc., tous sont dans des circonstances aseptiques, pour s'assurer que le matériau d'emballage et le matériau produit sont en état aseptique.
Paramètres techniques
Remplissage aseptique pour le sac dans la batterie, gamme de 2-220LTS.Le remplissage aseptique peut gérer un sac aseptique (1 '' ELPO ajustement) avec des bouchons de presse. Désignés pour remplir également des sacs aseptiques à des fins d'échantillonnage 2L. Only l'air, la vapeur et l'eau ne sont utilisés, pas de produit chimique supplémentaire ni de gaz stérile.
Le remplissage aseptique comprend les composants suivants:
Têtes de remplissage: acier inoxydable SUS304 avec chambre de remplissage étroite

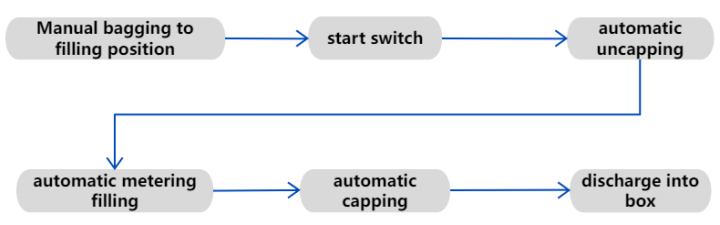

Organigramme pour remplir l'action: ouverture des sacs - Capre-bouchon Retirer - Filling - Back pour le scellement ainsi que les capteurs associés pour surveiller les étapes de travail
Ensemble de soupapes aseptiques du côté du produit Aide: Fabriqué en acier inoxydable SUS304. Pièces de remplissage Unités de levage: Cylindre à air / moteur d'entraînement
Systèmes de lavage et de stérilisation correspondant au système SIP et CIP de stérilisateur aseptique. Vannes de décharge de pression pour l'air comprimé et la vapeur
Systèmes de débitmètre par une marque célèbre, pour contrôler le capteur de volume / ou de poids de remplissage. Surveillance de la température

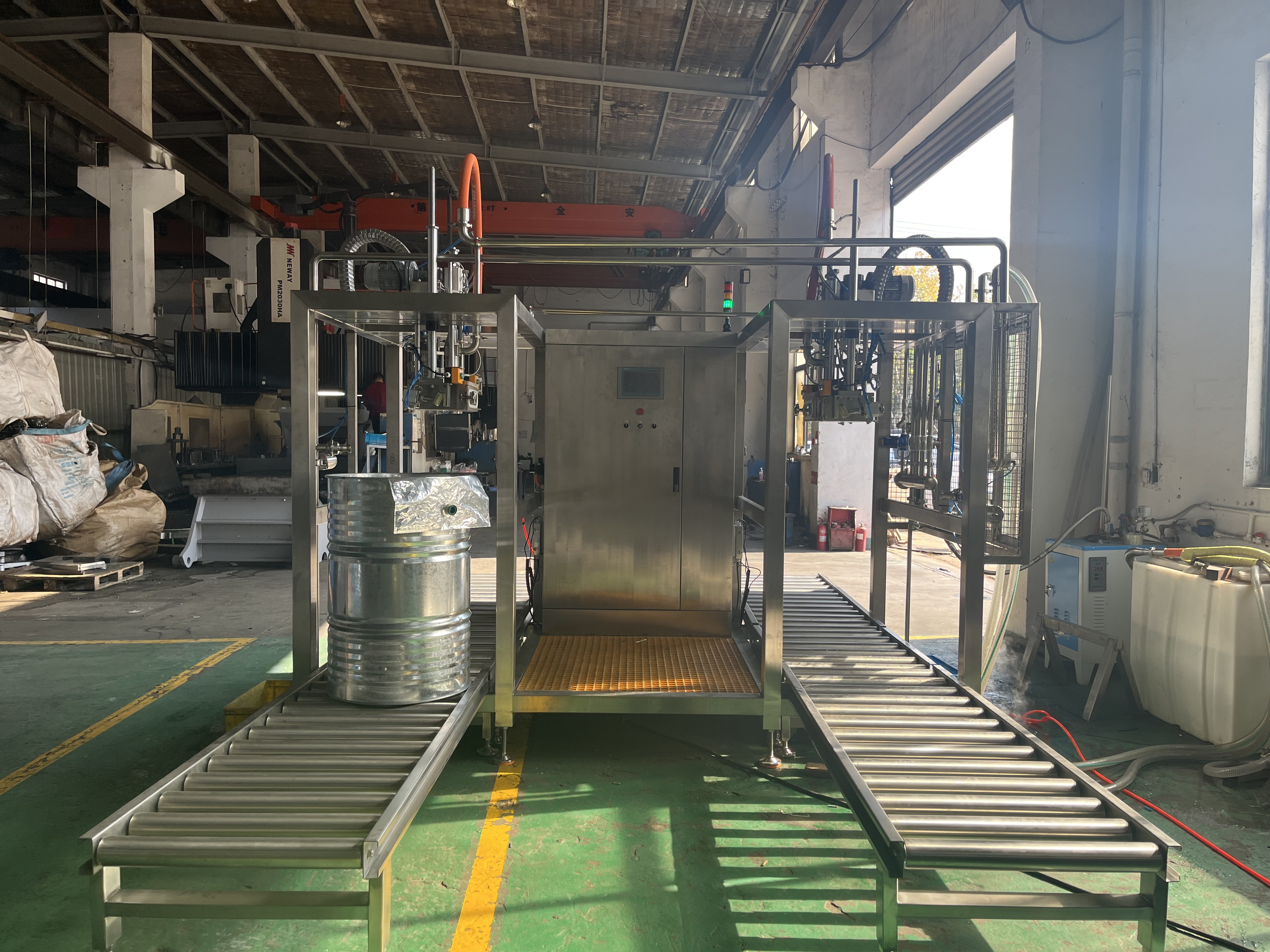

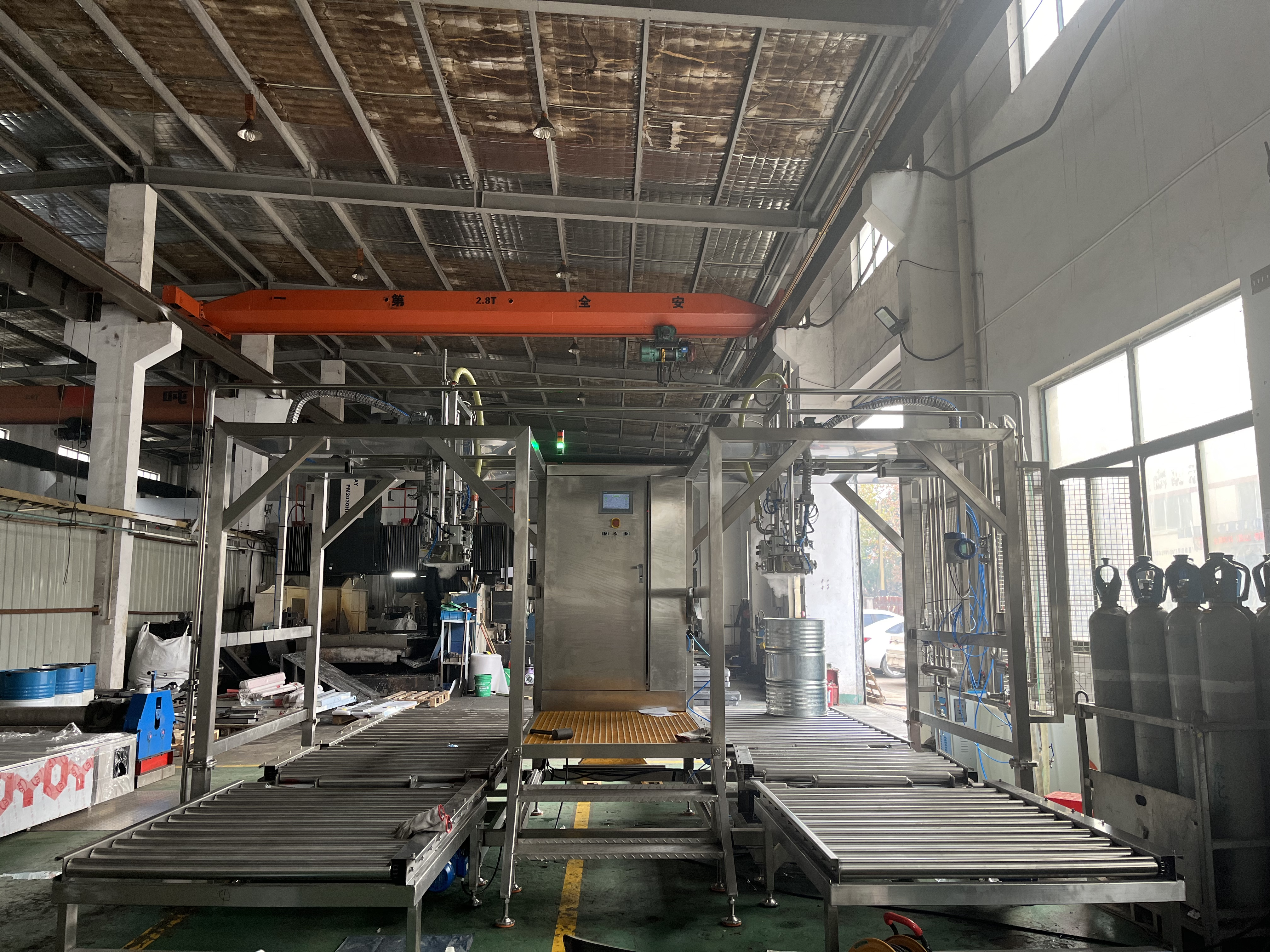

Convoyeur à rouleau pour nourrir les tambours: 750 mm de large et apro. X4000m de long selon la palette
Plate-forme de l'opérateur: Crame principal en acier inoxydable SUS304 complet avec plan de marche, main courante et échelle d'accès
Armoire électrique avec contrôle du PLC pour le système complet
Point du système de contrôle:
Buttons poussoirs pour démarrage / arrêt du moteur
Bouton de poussée d'urgence. Capteur de capuchon pour détecter
Alarme de débit / température
Pas de garniture, pas d'injection de vapeur pour éviter l'air dans le sac
Affichage de la tête de remplissage 2D, écran tactile amical pour l'opérateur
>> Facteur aseptique:
Stérilisation du produit: Le produit est stérilisé à l'aide de techniques comme le traitement UHT (ultra-température) avant son entrée dans le remplissage aseptique.
Stérilisation des matériaux d'emballage: les conteneurs, généralement comme le sac aseptique (2-200L), sont stérilisés à l'aide de méthodes telles que le peroxyde d'hydrogène ou la lumière d'irradiation.
Environnement de remplissage: l'opération de remplissage se produit dans un environnement stérile, souvent
maintenu par chambre à vapeur et pression positive pour empêcher les contaminants d'entrer et de sceller d'une manière qui maintient la stérilité.
>> Spécification
Nom | Modèle | Capacité | Volume de sac | Taille |
Remplissage aseptique (Sac en tambour) | Ygt-af-1 | 500-3000L / H | 2220L / 1400L | 2500x2200x2500mm |
Remplissage aseptique (Sac en tambour) | Ygt-af-2 | 1000-6000L / H | 2220L / 1400L | 4200x2200x2500mm |
Température de travail maximum | 150 ° C |
Température de remplissage | ≤35 ° C |
Pression de vapeur de la protection de la vapeur | 3BAR |
Consommation de vapeur | 35 kg / 70kg / h |
Pression de l'air comprimé | 6BAR |
Matériel de remplissage | Sus304 |
Matériau du joint d'étanchéité | caoutchouc de silicium |
Plage de remplissage | tête unique pour 1000-3000 kgs / h |
Double tête pour 4000-7000 kgs / h | |
Puissance du moteur | 0,55 kW pour la tête unique |
1,1 kW pour la double tête | |
Taille de la machine | 2700x1800x2800 mm pour la tête unique |
4200x1800x2800 mm pour la double tête | |
La vanne de commande de vapeur | Marque Spiraxsarco |
>> Configuration
Non | Nom | Aseptique | Non aseptique |
1 | CLu | Siemens | |
2 | Écran tactile | Siemens | |
3 | Unité de mesure | Flowmètre: E + H ou échelle de poids: Mettler Toledo | CHINE |
4 | Dispositif basse tension | Schneider | |
5 | Chambre de remplissage aseptique | Avec Steam Protect | / |
6 | Capteur de température | Jumo | / |
7 | Vanne de réduction de la vapeur | Spirax Sarco | / |
8 | Filtre à vapeur | CHINE | / |
9 | Piège à vapeur | CHINE | / |
10 | valve de salonoïde pneumatique | Airtac | |
11 | actionneur pneumatique | Airtac | |
12 | Capteur de position magnétique | Airtac | |
13 | Interrupteur de détecteur | Airtac | |
14 | vanne de siège à angle pneumatique | CHINE | |
15 | Tuyau sanitaire à haute pression | Rencontrez la norme de la FDA | |
16 | boîte en cabinet | YGT | |
17 | Matériel | Sus304 | |
18 | Pompe de transfert | / | Facultatif |
Application
Produits laitiers: lait, yaourt et crème.
Boissons: jus de fruits, jus de jus cru à l'ananas, jus d'ananas concentré, eau aromatisée et boissons isotoniques.
Produits alimentaires: pâte de tomate, purées et sauces.
Service
Garantie d'un an
Installation sans tracas
Opération de formation en ligne gratuite
Chaque produit sera testé avant la livraison
>> FAQ
Q ： quels produits sont-ils ce remplissage aseptique habituellement utilisé pour le remplissage?
A ： Il est principalement utilisé pour les produits avec certaines exigences de durée de conservation, telles que le jus / ananas jus cru / jus de jus / produits laitiers concentrés.
Q ： Quel type de formulaire d'emballage le pack de remplissage aseptique pour le produit?
A ： Principalement des sacs aseptiques de 5L-220L.
Q ： Quels sont les avantages d'un remplissage aseptique?
A: le port de remplissage est stérilisé par une vapeur à haute température en même temps de remplissage, réduisant ainsi le risque de contamination bactérienne et prolongeant la durée de conservation du produit.
